En una reciente promoción de viviendas junto a la avenida del Mar en Castellon, el equipo de mecánica de suelos se encontró con un desafío habitual en la zona costera: arenas limosas con lentes de arcilla que cambian de espesor en apenas metros. Para caracterizar correctamente esos estratos y obtener parámetros reales de compressibilidad y resistencia, se recurrió al muestreo inalterado con tubo Shelby. Este método permite extraer muestras cilíndricas de suelo cohesivo sin modificar su estructura natural, algo que un ensayo SPT convencional no logra. En Castellon, donde el terreno combina depósitos aluviales del Millars con formaciones más antiguas, contar con muestras inalteradas marca la diferencia entre un diseño de cimentación ajustado a la realidad y uno basado en suposiciones.
Un tubo Shelby bien ejecutado entrega la muestra más fiel del subsuelo; cualquier perturbación invalida los resultados de laboratorio.
Metodología aplicada en Castellon
- Diámetro típico del tubo: 76 mm (3 pulgadas).
- Relación de área: menor al 15% para minimizar la perturbación.
- Profundidad máxima recomendada: 20 metros en suelos cohesivos.
Desafíos técnicos típicos en Castellon
El principal riesgo al realizar un muestreo inalterado en Castellon es la presencia de lentes de arena o grava dentro del estrato arcilloso. Si el tubo Shelby encuentra una capa granular, la muestra se pierde o queda distorsionada. En el barrio de Grao, por ejemplo, los depósitos portuarios suelen alternar arcillas con arenas sueltas; allí conviene combinar el muestreo inalterado con una campaña previa de ensayo CPT para identificar los estratos competentes antes de hincar el tubo. Otro riesgo es la expansión de arcillas expansivas típicas de algunas zonas del interior: si la muestra no se sella correctamente, pierde humedad y los ensayos de hinchamiento libre arrojan valores irreales.
Nuestros servicios de Muestreo inalterado (tubo Shelby)
Ofrecemos un conjunto de servicios complementarios al muestreo inalterado para cubrir todas las necesidades geotécnicas de su proyecto en Castellon.

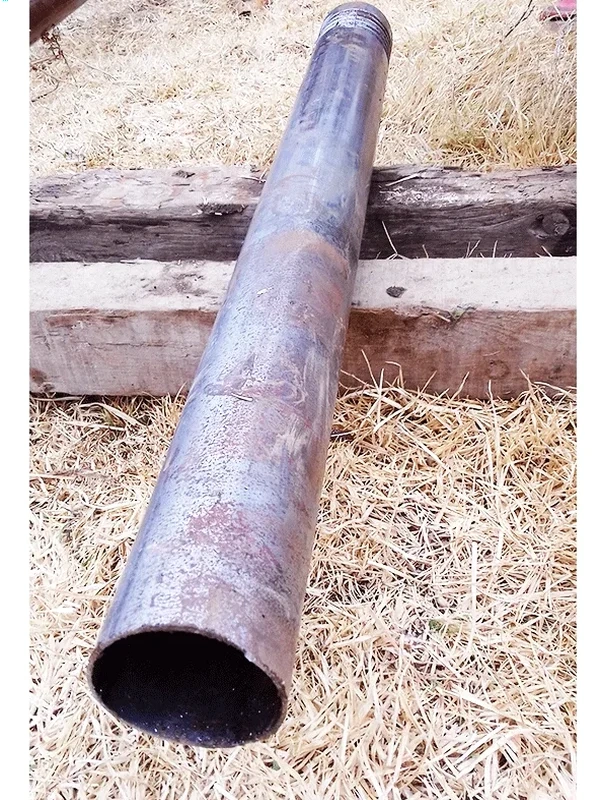

Extracción con tubo Shelby
Hincado hidráulico o manual del tubo de pared delgada en sondeos previos. Sellado, etiquetado y transporte vertical al laboratorio.
Ensayo de consolidación (edómetro)
Sobre muestras inalteradas se determina el coeficiente de compressibilidad Cc, el índice de recompresión Cr y la presión de preconsolidación.
Ensayo triaxial en muestras inalteradas
Condiciones CU (consolidado no drenado) o CD (consolidado drenado) para obtener cohesión y ángulo de fricción efectivos.
Corte directo en muestras inalteradas
Ensayo rápido para determinar resistencia al corte pico y residual en planos de debilidad naturales.
Preguntas frecuentes
¿Cuándo es obligatorio el muestreo inalterado en Castellon frente al SPT?
El muestreo inalterado con tubo Shelby es obligatorio cuando se requieren parámetros de deformación (módulo edométrico, coeficiente de consolidación) o resistencia al corte en condiciones que representen el estado natural del suelo. En Castellon, suele aplicarse en arcillas y limos de la llanura aluvial del Millars, donde el SPT solo da golpeos N pero no la estructura intacta del suelo.
¿Cuál es el costo referencial de un muestreo inalterado en Castellon?
El costo referencial para un muestreo inalterado con tubo Shelby en Castellon oscila entre 260 € y 520 € por muestra, dependiendo de la profundidad, accesibilidad y número de ensayos de laboratorio asociados. Se recomienda solicitar cotización detallada según el alcance del proyecto.
¿Qué precauciones debo tomar al transportar las muestras inalteradas?
Las muestras deben mantenerse en posición vertical durante el transporte, con los extremos sellados con parafina o tapones de goma, y protegidas de vibraciones y cambios bruscos de temperatura. En Castellon, donde el clima mediterráneo puede ser seco en verano, es fundamental evitar la pérdida de humedad envolviendo el tubo en film plástico y almacenándolo en un lugar fresco.
¿Qué diferencia hay entre una muestra inalterada y una muestra alterada?
Una muestra inalterada conserva la estructura, humedad y tensiones internas del suelo en el terreno. Una muestra alterada, como la que se obtiene de un SPT o de un sacatestigos convencional, pierde parte de su estructura y no es representativa para ensayos de deformación o resistencia. Para cimentaciones en Castellon, las muestras inalteradas son imprescindibles en suelos arcillosos donde la historia de tensiones afecta el comportamiento.
