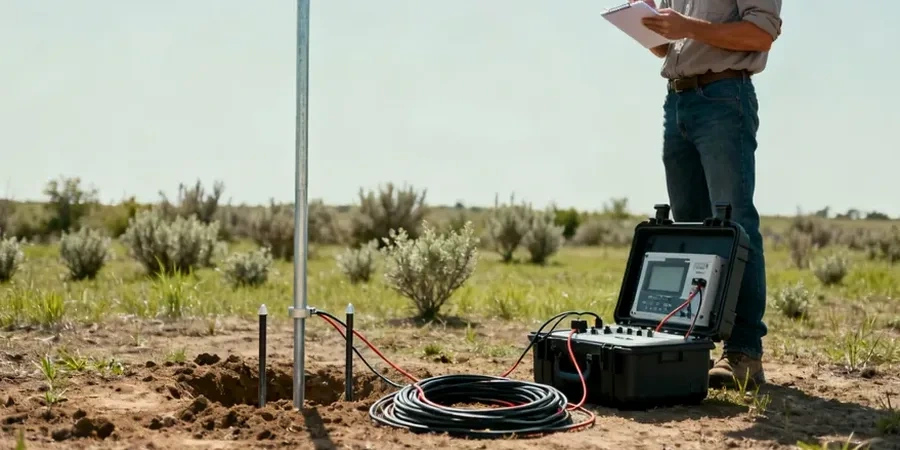

Durante la excavación para un centro logístico en el polígono de Castellon, nos encontramos con un nivel freático variable que complicaba el diseño de cimentaciones. Para mapear rápidamente la distribución de suelos saturados y secos, aplicamos un sondeo eléctrico vertical (SEV) en varias alineaciones. Esta técnica de resistividad eléctrica inyecta corriente continua al terreno y mide la resistividad aparente, permitiendo inferir cambios litológicos sin perforar. En Castellon, donde alternan depósitos aluviales del río Mijares con arcillas compactas, el SEV resulta especialmente útil para delimitar zonas de baja resistividad asociadas a arcillas saturadas. Complementamos la campaña con calicatas exploratorias para validar los contrastes geoeléctricos y con ensayos SPT donde se requieren parámetros de resistencia.
Un SEB en Castellon puede mapear 300 metros lineales de perfil en una jornada, identificando cambios laterales de suelo sin necesidad de perforar.
Metodología aplicada en Castellon
Desafíos técnicos típicos en Castellon
Un error habitual en Castellon es confiar solo en calicatas para definir el nivel freático. Las variaciones estacionales del acuífero del Mijares pueden desplazar el agua varios metros, y una calicata seca en verano no garantiza que en época de lluvias no aparezca agua. Sin un SEV de resistividad eléctrica que identifique la zona saturada, se diseñan cimentaciones superficiales que luego colapsan por subpresión o licuación. En proyectos recientes de naves industriales en el polígono de Castellon, detectamos arcillas de baja resistividad (<15 ohm·m) que indicaban alta plasticidad y potencial expansivo, lo que obligó a rediseñar la losa. Ignorar esta información encarece la obra y puede provocar patologías estructurales en los primeros años.
Nuestros servicios de Resistividad eléctrica / SEV (sondeo vertical)
Ofrecemos dos modalidades adaptadas a las necesidades de cada proyecto en Castellon:
Sondeo Eléctrico Vertical (SEV) puntual
Medición en un único punto con profundidad controlada (hasta 30 m). Ideal para caracterizar un perfil litológico localizado, como en apoyos de pilares o zapatas aisladas. Incluye procesamiento 1D y gráfico de resistividad aparente vs. separación de electrodos.
Tomografía eléctrica 2D (perfiles continuos)
Campaña de 12 a 24 electrodos desplegados en línea de hasta 100 m. Genera una sección de resistividad en profundidad, detectando heterogeneidades laterales como paleocauces, rellenos o zonas de fractura. Recomendado para grandes superficies y trazados lineales.
Preguntas frecuentes
¿Cuánto cuesta un estudio de resistividad eléctrica en Castellon?
El rango referencial para un SEV puntual en Castellon oscila entre 300 € y 610 €, dependiendo del número de puntos y la profundidad objetivo. Para tomografías 2D de hasta 100 m de línea, el presupuesto parte de 1.200 €. Incluye movilización, adquisición en campo e informe técnico con interpretación geológica.
¿Qué diferencia hay entre un SEV y una tomografía eléctrica?
El SEV mide en un solo punto variando la separación de electrodos (AB/2), obteniendo un perfil vertical de resistividad. La tomografía eléctrica despliega una línea de múltiples electrodos (24-48) que se combinan en distintas configuraciones, generando una sección 2D continua. En Castellon, para terrenos homogéneos como las arcillas miocenas, un SEV suele ser suficiente; para detectar cambios laterales en el aluvial del Mijares, recomendamos tomografía.
¿En qué tipo de proyectos es obligatorio un SEV en Castellon?
La normativa local no exige SEV de forma específica, pero Eurocode 7 recomienda métodos geofísicos cuando el terreno presenta heterogeneidad o nivel freático variable. En Castellon, es muy frecuente en proyectos de naves industriales, estaciones depuradoras y obras lineales (colectores, carreteras) donde se necesita cartografiar la profundidad del sustrato rocoso o la posición del acuífero.
