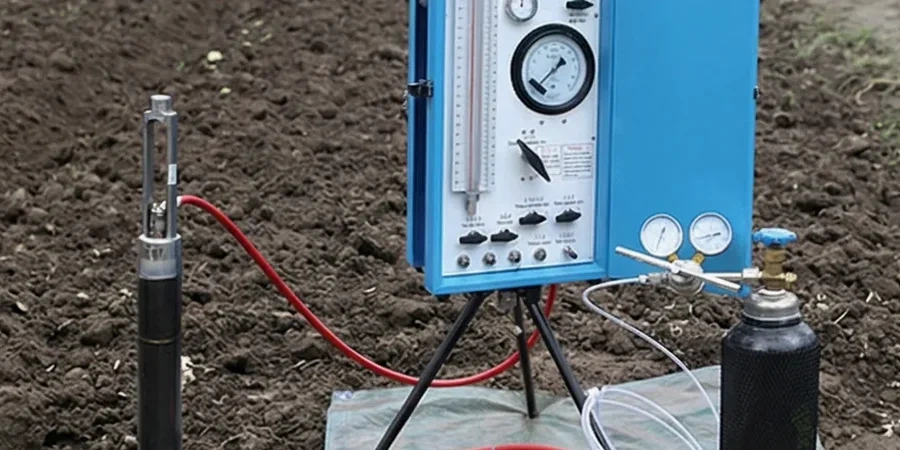

La combinación de arcillas expansivas y margas del Cretácico que afloran en gran parte del término municipal de Castellon exige un método de reconocimiento que capture la deformabilidad real del terreno sin alterar su estructura. Aquí el presiómetro de Ménard resulta especialmente útil porque introduce una sonda cilíndrica expandible que aplica presión radial directamente en el sondeo, registrando la curva tensión-deformación del macizo en condiciones de confinamiento natural. A diferencia del SPT, que solo mide rechazo puntual, este ensayo proporciona el módulo presiométrico E_M y la presión límite P_l, parámetros que permiten dimensionar cimentaciones profundas con criterios de asiento más realistas. En Castellon, donde abundan los depósitos aluviales del río Millars y las terrazas cuaternarias, complementamos la campaña con ensayos de permeabilidad en laboratorio para evaluar el comportamiento hidráulico de los estratos finos que suelen intercalarse entre los niveles más competentes.
El módulo presiométrico permite dimensionar cimentaciones profundas en suelos blandos de Castellon con criterios de asiento realistas, no conservadores.
Metodología aplicada en Castellon
Desafíos técnicos típicos en Castellon
La normativa UNE 103800 exige que la relación entre la longitud de la sonda y el diámetro del sondeo no supere 6:1; si el sondeo se desvía más de un 2% de la vertical, los resultados quedan invalidados. En Castellon, donde las margas del Cretácico presentan frecuentes planos de debilidad y fisuración, una sonda mal centrada genera módulos artificialmente bajos que subestiman la rigidez real del macizo. El equipo técnico verifica la verticalidad del sondeo con inclinómetro cada 5 metros y realiza calibraciones semanales de la sonda en cámara de presión para mantener la trazabilidad bajo ISO 17025.
Nuestros servicios de Ensayo Presiómetro de Ménard
Ofrecemos el ensayo presiométrico de Ménard como parte de una campaña geotécnica integral adaptada a las condiciones de Castellon, incluyendo los siguientes servicios complementarios:
Ensayos presiométricos in situ
Ejecución según UNE 103800 con sonda Ménard de 44 mm de diámetro y 450 mm de longitud, aplicando precarga de 60 kPa y ciclos de carga-descarga controlados. Obtenemos E_M y P_l cada metro de sondeo para generar perfiles de deformabilidad.
Interpretación geotécnica avanzada
Correlación de resultados presiométricos con ensayos de laboratorio (triaxial, consolidación) para obtener módulos de elasticidad, coeficiente de Poisson y capacidad portante. Incluye informe con recomendaciones de cimentación según Eurocódigo 7.
Asistencia técnica durante pilotaje
Verificación de parámetros de proyecto mediante presiómetro en sondeos previos a la hinca de pilotes. Determinación de carga de rotura por fuste y punta a partir de la presión límite, optimizando longitudes y diámetros.
Preguntas frecuentes
¿Qué diferencia al presiómetro de Ménard del ensayo SPT en Castellon?
El SPT mide la resistencia a la penetración dinámica, mientras que el presiómetro aplica presión radial estática y registra la deformación del suelo. En las arcillas blandas de Castellon, el presiómetro proporciona módulos de deformación reales para calcular asientos, algo que el SPT no puede hacer directamente. Es ideal para suelos finos y margas fisuradas.
¿En qué tipo de proyectos es obligatorio el ensayo presiométrico en Castellon?
Aunque no hay una obligación legal explícita, el Eurocódigo 7 recomienda ensayos in situ cuando el terreno presenta heterogeneidades. En Castellon lo aplicamos en edificios de más de 8 plantas, puentes, naves industriales con cargas elevadas y obras en el puerto, donde los asientos diferenciales pueden comprometer la estructura.
¿Cuánto cuesta un ensayo presiómetro de Ménard en Castellon?
El rango referencial para un ensayo individual en Castellon se sitúa entre 580 € y 760 €, dependiendo de la profundidad, accesibilidad del sondeo y número de niveles ensayados. Para campañas de 10 o más puntos se aplican descuentos por volumen. Incluye informe técnico con interpretación según UNE 103800.
¿Qué parámetros entrega el informe presiométrico?
El informe incluye el módulo presiométrico E_M (MPa), la presión límite P_l (MPa), la relación de fluencia Rf, la curva tensión-deformación de cada nivel, y la clasificación del suelo según su comportamiento presiométrico. También se correlaciona con la capacidad portante y el módulo de balasto para cimentaciones superficiales.
